Описание

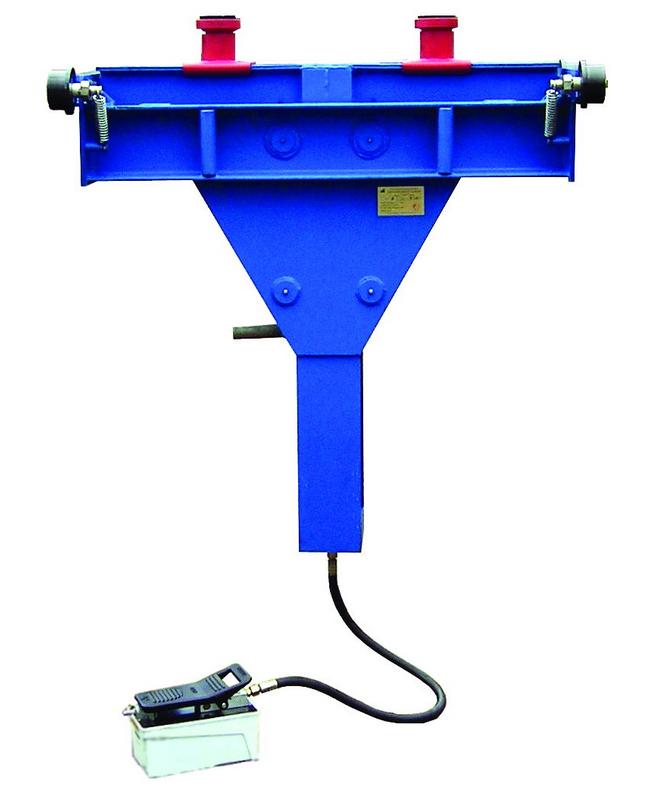

Подъемник канавный ПНК-10. Предназначен для подъёма передней или задней оси автомобиля обслуживаемого на смотровой канаве. Грузоподъемность 10 тонн. Многоуровневая система безопасности.Регулируемые упоры, позволяющие поднимать автомобили с различной конфигурацией рамы. Возможность установки подъемника на обычную смотровую канаву с минимальными строительно-монтажными работами. По отдельному заказу подъемник ПНК-10 может быть изготовлен для установки на канаву шириной от 700 до 1200 мм(с обязательным приложением к заказу поперечного разреза канавы).Надежное самоторможение от перемещения под нагрузкой. Усилие перемещения не превышает 15 кг. Для работы подъемника необходимо подвести к насосу только сжатый воздух. В конструкции подъемников применена гидравлика лучших Европейских производителей.Внимание! Подъемник изготавливается только с пневмогидравлическим приводом.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Подъемник канавный ПНК-10 (см. Рис.) состоит из рамы 1, перемещающейся вдоль канавы на подпружиненных роликах 4, траверсы 2 перемещающейся вертикально в направляющих роликах 3. Неподвижность подъемника в канаве, в рабочем положении, обеспечивается за счёт деформации пружин 9 роликов 4 под весом поднимаемого автомобиля. На траверсе расположена страховочная гребенка с уступами с помощью которых собачки 6 фиксируют траверсу в поднятом положении. Собачки 6 и ручка 7 для их отжима расположены на раме. Подъем траверсы осуществляется за счёт выдвижения штока гидроцилиндра 8. Подача масла в поршневую полость гидроцилиндра осуществляется с помощью пневмогидравлического насоса 11 через клапан-гидрозамок 10, предотвращающий резкое опускание траверсы в случае разгерметизации гидравлического рукава соединяющего гидроцилиндр с пневмогидравлическим насосом. Клапан расположен в подводящем штуцере поршневой полости гидроцилиндра. 4.4. Для смазки подшипниковых узлов направляющих роликов 3 предусмотрены пресс-масленки 5.
