Описание

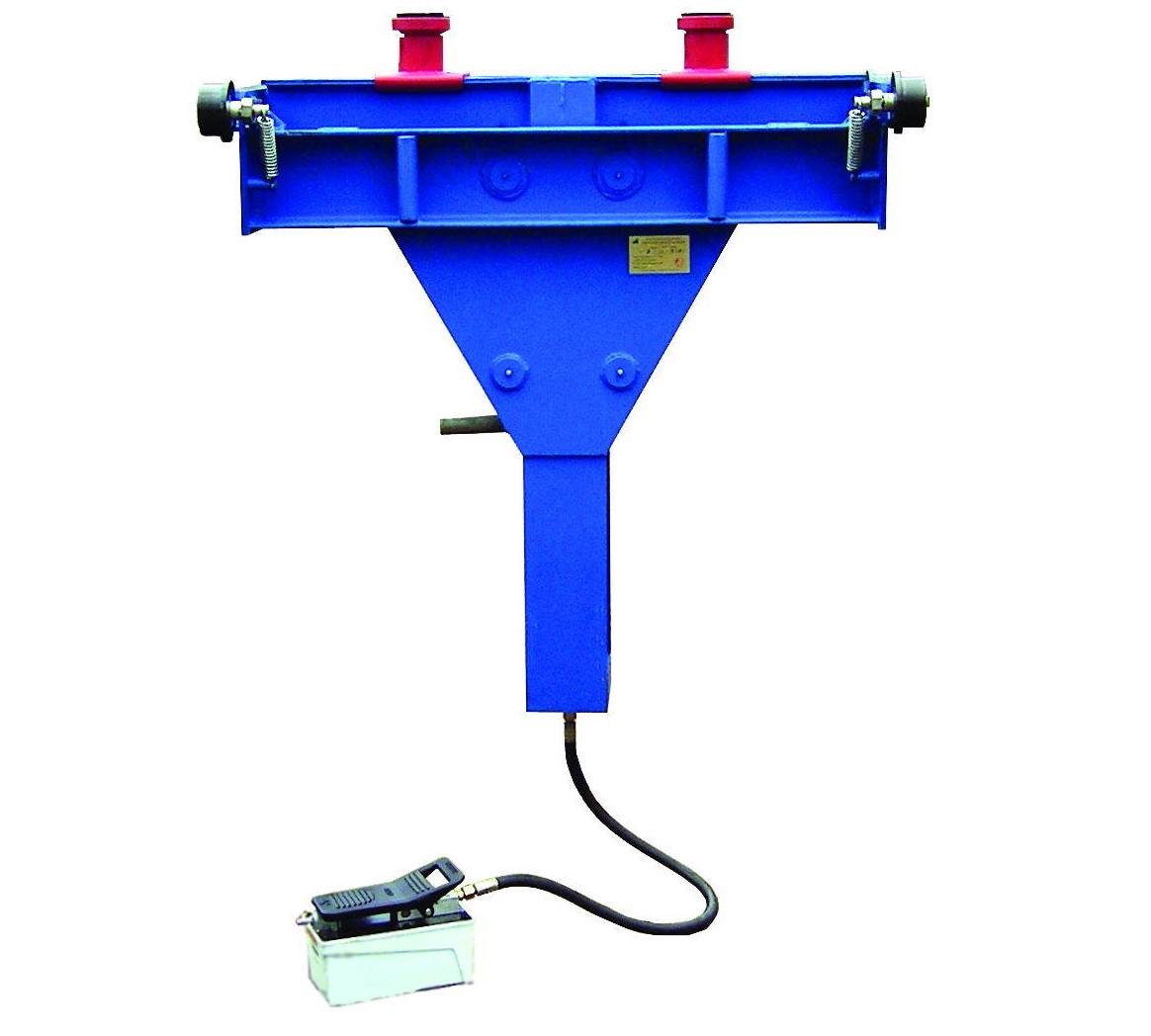

г/п 16 тонн. Пневмопривод. Для канавы шириной 700-1200 мм. Для подъёма передней или задней оси автомобиля обслуживаемого на смотровой канаве. Многоуровневая система безопасности. Регулируемые упоры, позволяющие поднимать автомобили с различной конфигурацией рамы.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КАНАВНОГО ПОДЪЕМНИКА ПНК-16:Подъемник ПНК-16 (см. Рис.1) состоит из рамы 1, перемещающейся вдольканавы на подпружиненных роликах 4, траверсы 2 перемещающейсявертикально в направляющих роликах 3.Неподвижность подъемника в канаве, в рабочем положении, обеспечивается засчёт деформации пружин 9 роликов 4 под весом поднимаемого автомобиля.На траверсе расположена страховочная гребенка с уступами с помощьюкоторых собачки 6 фиксируют траверсу в поднятом положении.Собачки 6 и ручка 7 для их отжима расположены на раме.Подъем траверсы осуществляется за счёт выдвижения штокагидроцилиндра 8.Подача масла в поршневую полость гидроцилиндра осуществляется спомощью пневмогидравлического насоса 11 через клапан-гидрозамок 10,предотвращающий резкое опускание траверсы в случае разгерметизациигидравлического рукава соединяющего гидроцилиндр с пневмогидравличес-ким насосом. Клапан расположен в подводящем штуцере поршневой полостигидроцилиндра.Для смазки подшипниковых узлов направляющих роликов 3предусмотрены пресс-масленки 5.
