Описание

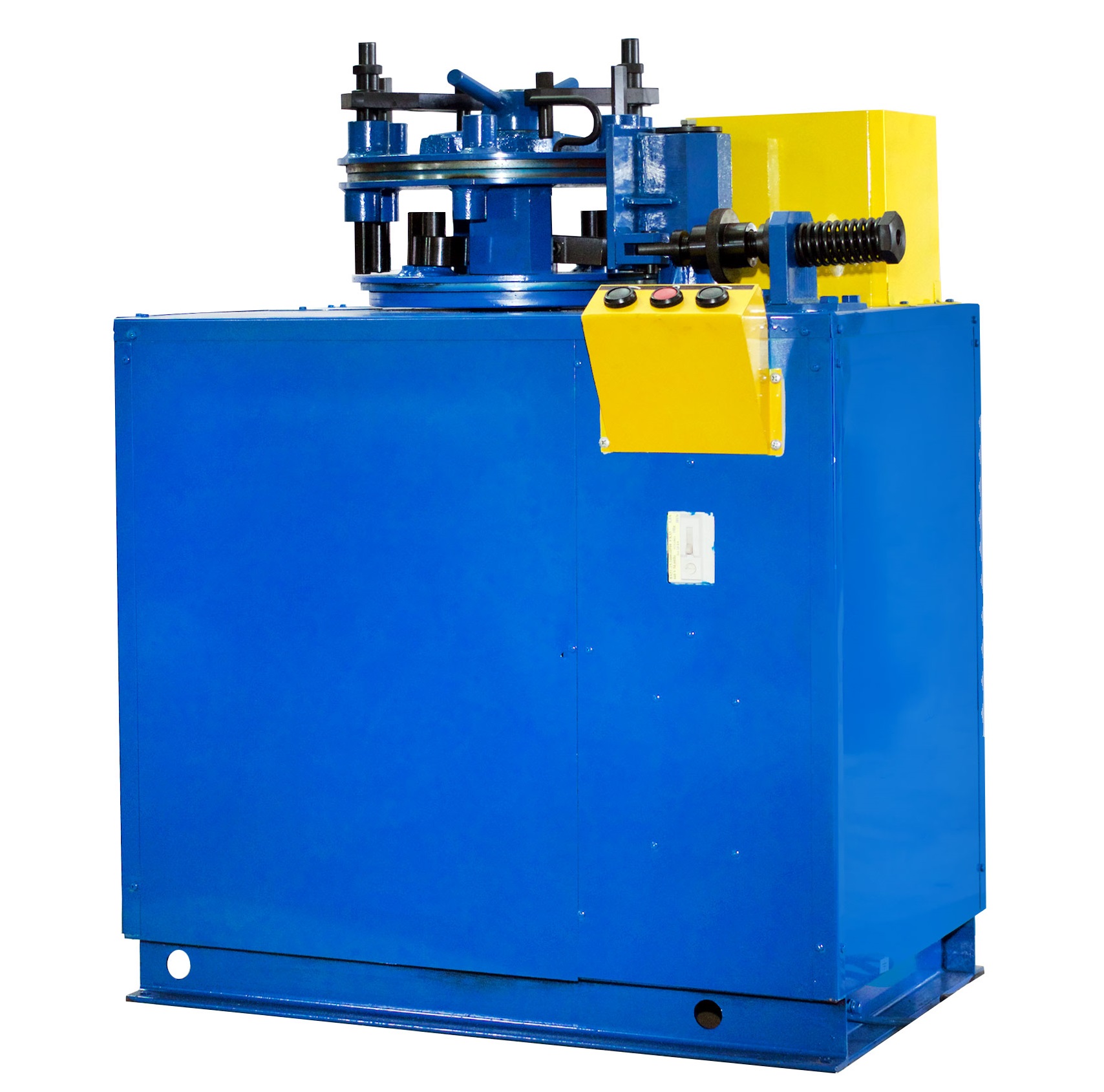

Стенд Р 174. Станок для срезания тормозных накладок грузовых автомобилей. Частота вращения шпинделя 3,5 об/минР174 Станок предназначен для срезания накладок с тормозных колодок автомобилей марок: ЗИЛ, МАЗ, ЛАЗ, ИКАРУС (ЛиАЗ) в условиях автотранспортных предприятий и станций техобслуживания.Устройство и принцип работыТехнические особенности Рама изготовляется из стального проката и служит основанием стенда, на котором монтируются планшайба, редуктор, механизм срезания, состоящий из ножа, держателя и маховика.На передней стенке рамы располагается пульт управления.Планшайба посажена на вал редуктора и закреплена стойкой. Планшайба является основанием для закрепления сменных планшайб.На сменных планшайбах, имеющих маркировку, закрепляют тормозные колодки соответствующих марок автомобилей.Принцип работы станка для срезания тормозных колодок:На планшайбу в зависимости от марок срезаемых колодок устанавливают соответствующую сменную планшайбу и закрепляют на ней тормозные колодки с помощью прижимной планки.Колодки передних колес автомобилей допускается не закреплять прижимной планкой. Вращением маховичка острие ножа устанавливают между колодкой и накладкой и нажимают кнопу «вперед».После срезания одной накладки нажимают кнопку «стоп» и повторяют настройку ножа для срезания второй накладки.Для облегчения настройки ножа предусмотрено реверсирование направления вращения планшайбы (кнопка «назад»).
