Описание

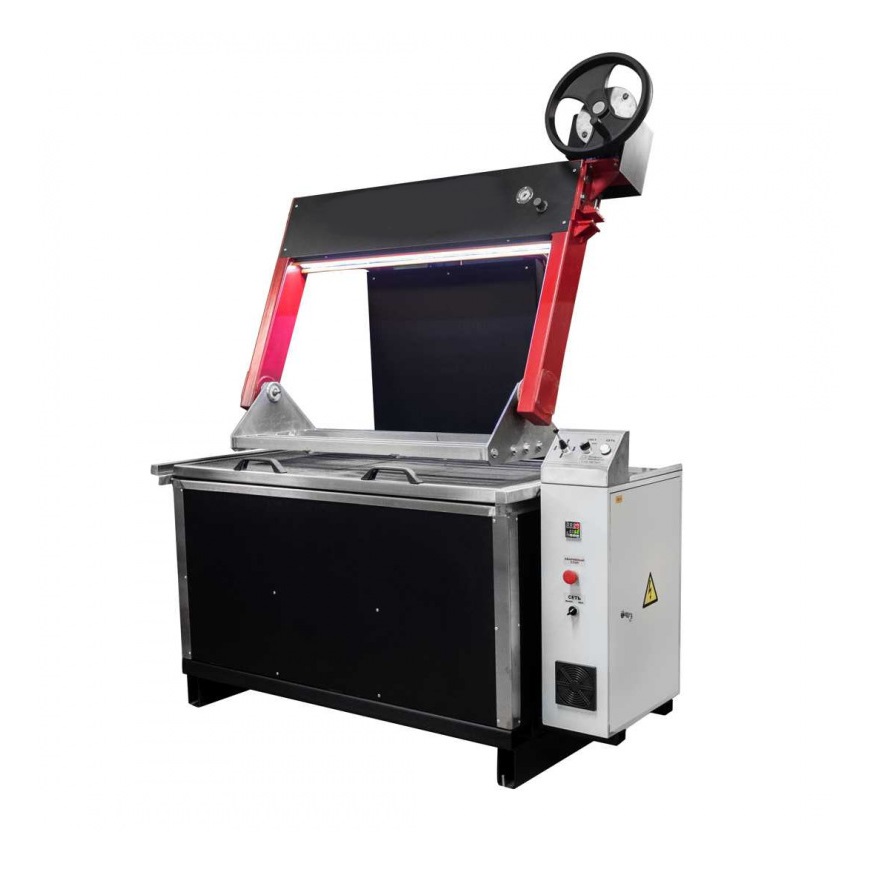

Стенды для опрессовки применяются для тестирования внутренних полостей ГБЦ на наличие и местоположение трещин. Для этого деталь герметизируется и помещается в ванну с горячей водой. Размеры деталей: 1000х400х400 мм, масса деталей: 250 кгТехнические особенности стенда опрессовки ГБЦ:1. Бак и крышка из нержавеющей стали AISI 304 с теплоизоляцией. 2. ТЭНы из нержавеющей стали, быстросъемные, не требующие слива жидкости. 3. Гидравлическая станция итальянского производства. 4. Усиленный поворотный стол из стали с редуктором. 5. Европейская электрика Schneider. 6. Панель управления с четырехпозиционным джойстиком. 7. Датчики температуры и давления. 8. Защита ТЭНов от сухого пуска. 9. Влагозащищенная LED-подсветка. 10. Приспособление для крепления наклонных частей ГБЦ. 11. Комплект дополнительных инструментов. Рекомендуется:для автосервисов и ремонтных центров;для крупных СТО;при ремонте ДВС и головки блока цилиндров;при перегревах двигателя;при вводе в эксплуатацию ранее использованной ГБЦ;при проведении работ по устранению микротрещин.Принцип работы оборудования заключается в проверке узлов на герметичность с применением сжатого воздуха в водной среде. Установка для гидравлических испытаний предназначена для тестирования как самих блоков, так и головок блока цилиндров. Герметичность – одна из важнейших характеристик, обуславливающих исправную работу двигателя автомобиля.Отверстия на проверяемой детали закрываются вакуумной резиной, а на отверстия, выходящие на боковые поверхности, устанавливаются заглушки. Через одну из таких заглушек внутрь подается воздух под давлением от 4 до 6 бар.Температура воды в баке доводится до необходимой, при помощи трубчатого электрического нагревателя (ТЭНа). К поворотному столу специальными зажимами, поставляемыми в комплекте, крепится исследуемая деталь. К детали подводится сжатый воздух от пневмосистемы (штатного компрессора). Подъем/опускание поворотного стола осуществляется надежной итальянской гидростанцией. При помощи ручного привода вращения стола, деталь поворачивается под любым углом, что обеспечивает доступ ко всем скрытым полостям. Удобный 2-х позиционный джойстик, расположенный на панели управления, рассчитан на выполнение всех рабочих операций. Контроль давления осуществляется манометром.Изделие погружается в воду, нагретую до 90 C, что равнозначно рабочей температуре двигателя внутреннего сгорания. Металл под действием тепла расширяется, и происходит вскрытие трещин, которые легко выявить по пузырькам воздуха, выходящим из них. Это является сигналом того, что у детали присутствуют дефекты.
