Описание

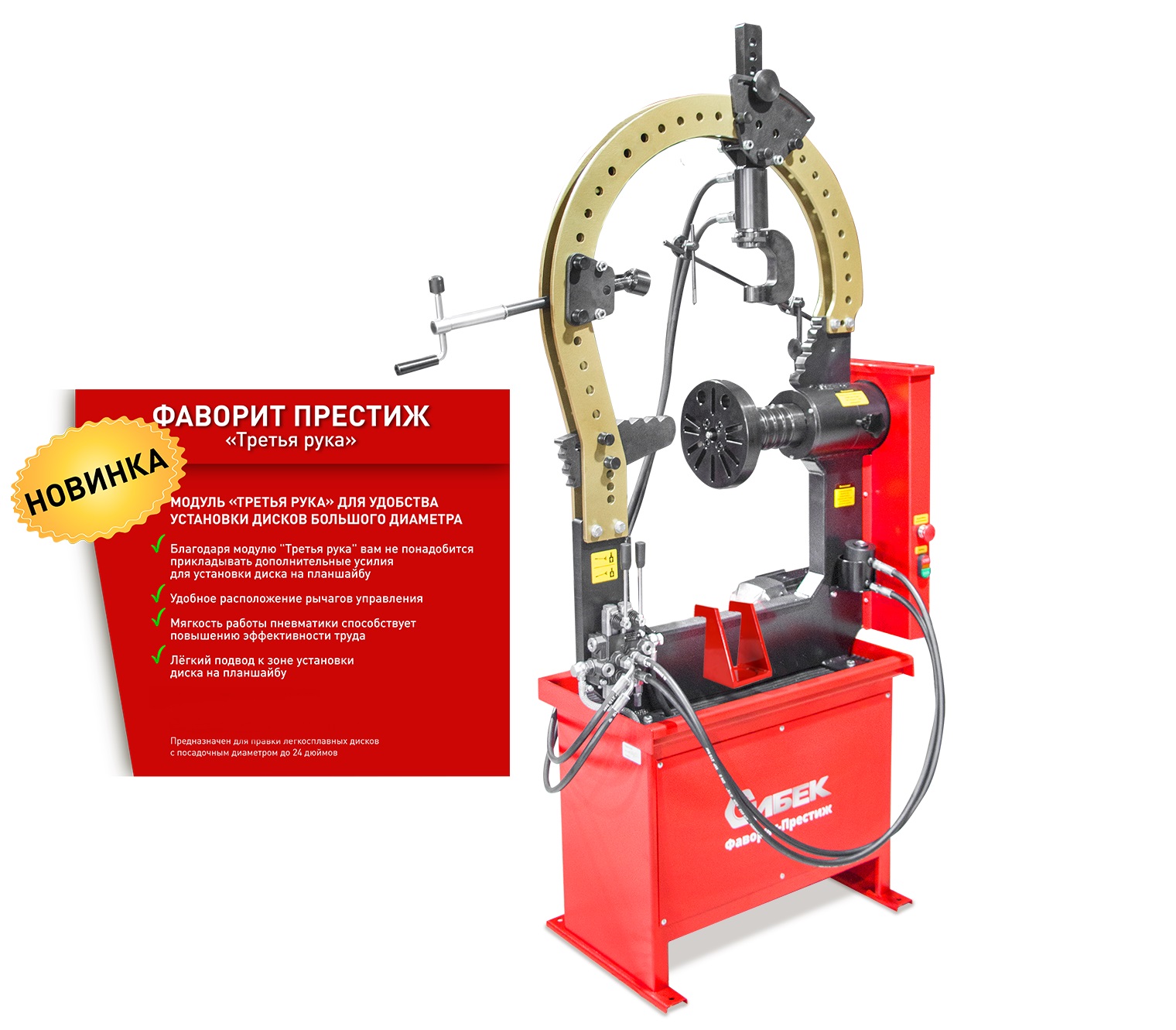

Для правки сложных ремонтов всех видов, в том числе «восьмерок», спиц (от 22-х дюймов, ремонт с мобильным кронштейном). Рама допускает нагрузку до 12 тонн. Вал из стали особой прочности. Стенд оснащен специальными болтами и усиленной планшайбой.«Фаворит-Престиж» оборудован электроприводом вращения вала, который облегчает зоны правки и качество работ. Улучшенная специальная конструкция стенда с мостом для упоров расширяет возможности ремонта «восьмерок» и имеет специальный двусторонний гидравлический гидроцилиндр с захватом. Конструкция гидроцилиндра фиксирует его в любом положении так, что правка производится одной рукой, без удержания гидроцилиндра на весу.Устройство «Третья рука»Подъемник состоит из пневмо-цилиндра (1), штока (2), также на конце штока закреплён подъёмный стол (3), с направляющими (4), на который устанавливается автомобильный диск, рычаг управления(5), центрирующая шайба(6), планшайба(7), отверстия для установки крепежных болтов(8).Порядок работы:Перед установкой диска оператору необходимо:1. Подобрать центрующей шайбы под внутренней диаметр диска;2. Установить центрирующую шайбу на планшайбу и закрепить болтом (прилагается);3. Поставить площадку (4) в исходное положение (см. рисунок);4. Завести диск на установочную площадку;5. Рычагом управления(5) плавно подводим диск к планшайбе и устанавливаем на центрирующую шайбу;6. Путем прокручивания совмещаем отверстия диска и планшайбы;7. Закрепляем диск к планшайбе установочными болтами (прилагается комплект).ОБЯЗАТЕЛЬНОЕ УСЛОВИЕ -ПРИ КРЕПЛЕНИИ ДИСКА К ПЛАНШАЙБЕ ИСПОЛЬЗОВАТЬ НЕ МЕНЕЕ 5-ти БОЛТОВ!Процесс правки:1. Перед началом процесса правки подъемный стол можно опустить вниз и отвести в сторону в нерабочее положение;2. После правки диска выполняется обратная операция.
