Описание

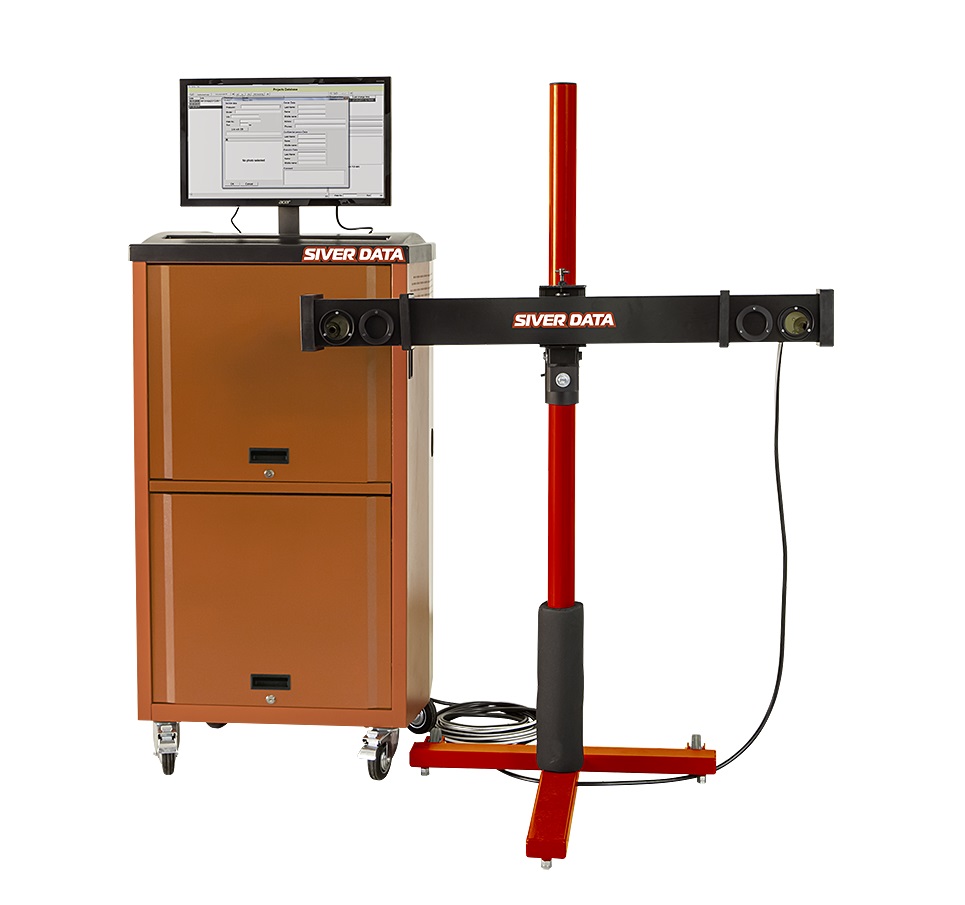

Преимущества инновационной электронной системы измерения геометрии кузова SIVER DATA:Нет механических частей, нет сложной электроники, нет лазераИзмерительная балка может быть расположена произвольно. Указка механически независима (не используются рельсы и т.п.) – более гибкое и комфортное использование.Не требует установки на автомобиль (нет мишеней, датчиков, линеек).Не привязана к стапелю – можно использовать на нескольких стапелях с минимальными затратами времени для перемещения системы.Из-за отсутствия требований по установке системы не требуется установка машины на стапель – можно сделать быстрый экспресс-анализ и диагностику кузова.Измерения данной системой не требуют наличия адаптеров. Нет риска потерять адаптер. Не требуется времени на смену адаптеров.SIVER DATA — это измерительная система нового поколения, которая объединяет в себе лучшие характеристики существующих на рынке систем!Измерительная часть системы состоит всего из двух элементов — мишени-указки и измерительной балки с видеокамерами — нет сложных механических конструкций и большого количества линеек, адаптеров, датчиков и пр. Система моментально отображает трехмерные координаты измеряемой точки, её смещение относительно контрольной. ТОЧНОСТЬ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ — 2 мм, выше допусков на кузовные работы! (3-10 мм)Система позволяет одинаково легко измерять как днище кузова, так и верхнюю часть — проемы дверей, окон и т.д. Не требуются дополнительные приспособления для измерения верхней части кузова!Система не требует механической привязки к рихтовочному стенду и совместима с любыми типами стапелей. Для инспекции размеров автомобиля достаточно подъемника!База данных содержит информацию о контрольных точках нескольких тысяч кузовов, данные по верхним и нижним частям, при установленных агрегатах и при снятых. А так же фотографии большинства контрольных точек! Обновление базы 2 раза в год.Система измерения геометрии кузова Siver Data предназначена:Для измерений контрольных размеров кузова повреждённого автомобиля в процессе ремонта.Для документального освидетельствования состояния кузова автомобиля, в случаях, когда невозможно определить визуально.Система обеспечивает бесконтактное измерение координат мишени-указки в пространстве, путём фиксирования её положения видеокамерами и дальнейшим трёхмерным моделированием. Система использует принцип бинокулярного зрения: так же работает человеческий глаз, когда нам необходимо визуально определить расстояние до какого-либо объекта. Функцию «глаз» в системе выполняют две камеры, расположенные на концах измерительной балки. Если какой-либо контрастный объект попадает в поле зрения двух камер, система может точно вычислить его пространственные координаты. Таким контрастным объектом служат расположенные в особом порядке светодиодные лампочки на мишени-указке. Достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы определить её положение в трехмерном пространстве.Данная технология обеспечивает быстрое и точное измерение координат. Точность измерений, обеспечиваемая системой – 1 мм.Измерительный блок выполнен в виде прочной металлической балки с двумя установленными внутри видеокамерами. Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко закреплённой внутри него прецизионной штанги с камерами. Такая конструкция позволяет уменьшить риск деформации ответственных узлов и обеспечивает установке повышенную «живучесть» в процессе эксплуатации.На боковой поверхности мишени-указки расположены 23 ярких светодиода.Питание указки осуществляется от встроенных батарей размера АА. Связь с компьютером для передачи управляющих команд обеспечивается без использования радиоканала, посредством оптических команд.В комплект входит несколько сменных щупов:Основной (штатный) щуп. Он самый короткий, неснимаемый, и на нём система обеспечивает наибольшую точность измерений.Боковой поворотный щуп. Он может вращаться вокруг продольной оси и занимать четыре фиксированных положения. Используется либо для измерения точек, лежащих на вертикальной поверхности, либо если между днищем и стапелем слишком мало пространства для того, чтобы можно было расположить указку вертикально.Удлинённый щуп. Он используется в тех случаях, когда измеряемая точка находится за каким-либо выступом на днище автомобиля, мешающим видеокамерам увидеть указку.Экстра длинный щуп, используется для доступа к глубоко расположенным точкам.Переход с одного щупа на другой может происходить непосредственно в процессе измерений. Номер щупа при этом передается в компьютер дистанционно – простым нажатием специальной кнопки, расположенной на указке.Коммутационный блок содержит блок питания для измерительного блока и плату интерфейса для связи с компьютером.Оборудование имеет сертификат соответствия требованиям безопасности (РОСС RU.MT20.B10732) и метрологический сертификат.Порядок работы с системой SIVER DATA1. Открытие проектаНеобходимо выбрать автомобиль из базы данных и ввести информацию о владельце.
2. Первичный осмотрНеобходимо визуально оценить, какая часть автомобиля повреждена, а какая – нет.Открыть базу данных и оценить, какие точки можно задействовать при измерениях в повреждённой части и в неповреждённой.Выбрать 3, а лучше 4-6 точек в неповреждённой части автомобиля.Выбрать в битой части точки, которые нужно проконтролировать (лонжероны, точки крепления подвески и т.д.)
3. Измерение выбранных точек В соответствии с инструкциями…
