Описание

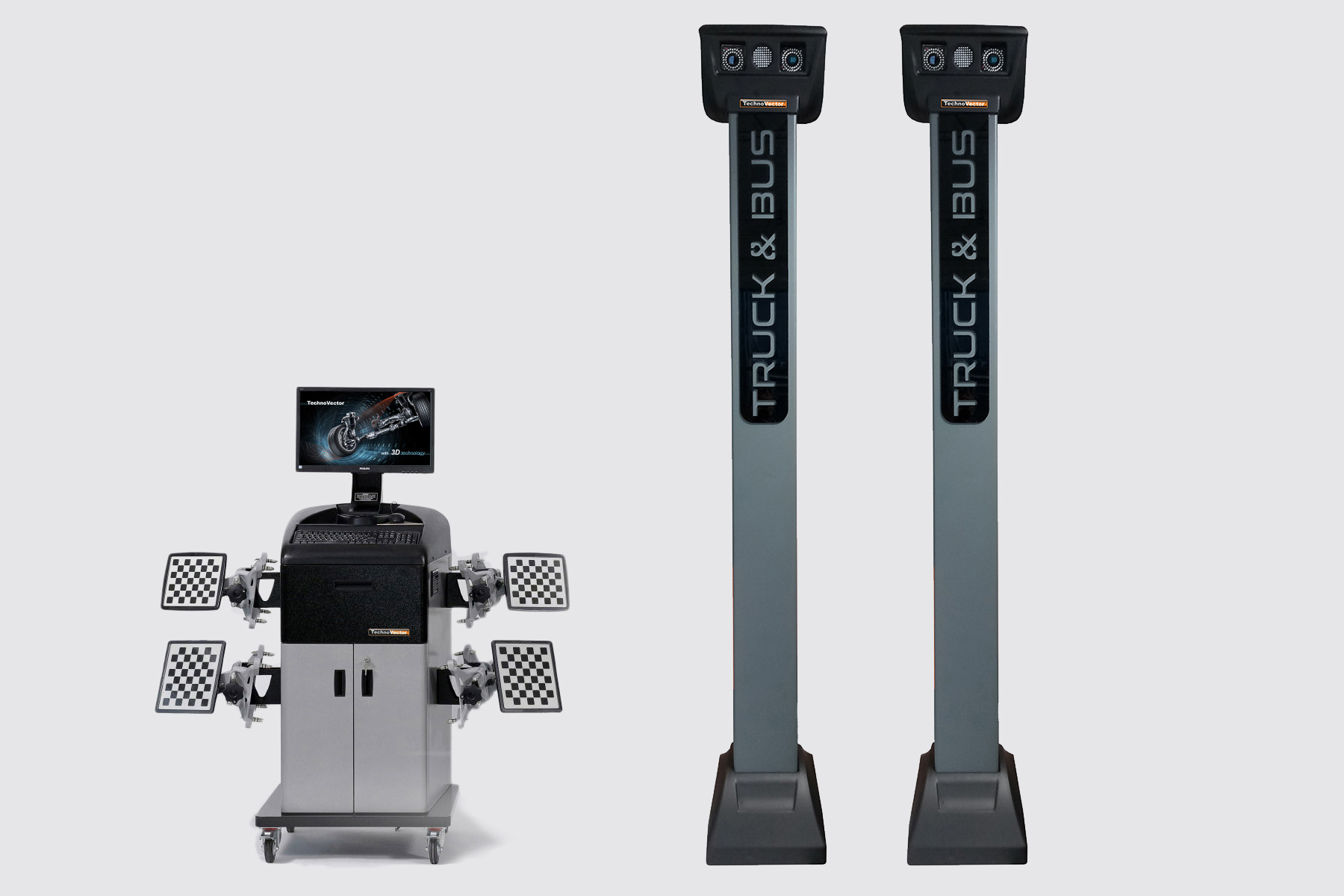

4 неподвижные камеры. Возможен сквозной проезд и работа на яме. Предназначен для измерения одновременно до 6-ти осей, включая транспорт с несколькими управляемыми осями, для регулировки развал-схождения многоосных грузовиков, тягачей, автобусов, прицепов и полуприцепов. Высокая точность и скорость работы — обработка 40 кадров в секунду. База данных 65 000 авто. Конструкция стенда позволяет осуществлять сквозной проезд, а также подачу задним ходом. Устанавливается на яме. При покупке данного стенда Вы получаете выгоду:1. Гарантия 24 месяца. Персональный менеджер 24/7. Пожизненная техподдержка. Бесплатное обновление базы на весь срок службы стенда. 2. Выезд технического специалиста на место монтажа3. Проверка фундамента под подъемник и рекомендации по выбору подъемника4. Рекомендации по выбору стенда сход развал 3 D5. Обучение бесплатно в процессе монтажаСтенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.В комплект поставки входят 8 колесных адаптеров (захватов) и 8 измерительных мишеней, а также отдельно стоящие держатели для них.Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15″ до 28″ без дополнительных аксессуаров.В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной — необходимо использовать дополнительные передние поворотные платформы.Основные свойства:Серия
Серия Truck HTS.Серия стендов для регулировки углов установки колес грузовых автомобилей.Количество камер
Четыре неподвижные камеры.
Типы камер
Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа
Напольный.Две стойки.
Компьютерная стойка
Т — серии
Применяемость
Яма
Расстояние от камер до центра передних поворотных платформ
2500 — 3000 мм *
Основные преимуществаОдновременное измерение до 4-х осейРабота с дисками до 28″ без дополнительных аксессуаровИзмерение от рамы или от базовой линииРасстояние прокатки — 76 смПозволяет производить измерение транспорта с колесной базой до 16 метров.Обеспечивает возможность сквозного проезда.* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 2900 мм.Стенды содержат следующие основные элементы:1. Компьютерная стойка· эргономичная рабочая панель управления;· полноразмерная клавиатура;· беспроводной пульт управления;· современный, высокопроизводительный процессор;· 21,5 дюймов LCD цветной широкоформатный монитор;· цветной струйный принтер;· программное обеспечение Техно Вектор с трехмерной визуализацией.2. Самоцентрирующиеся захваты колес.Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”. 3. Мишени.Пассивные отражатели без содержания электронных элементов, состоящие из:· плоских мишеней с градиентным рисунком, покрытым защитным слоем;· прочного ударо-защищенного корпуса.4. Специальная мишень-щупСпециальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.5. Система машинного зренияКорпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.6. Программное обеспечение Вектор 3DОперационная система — лицензионная Microsoft Windows 8.Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.Программное обеспечение включает расширенную систему управления отчетами.7. Комплект вспомогательных устройств и приспособлений.Техно Вектор 7 с технологией 3Dдля грузовых автомобилей.МаркировкаV
7
2
0
4
H
T
1
2
3
4
5
6
7
1. Буквенное обозначение серии компьютерной стойки: Т, V.2. Цифровое обозначение серии прибора по типу измерения: 7-измерения с помощью…
